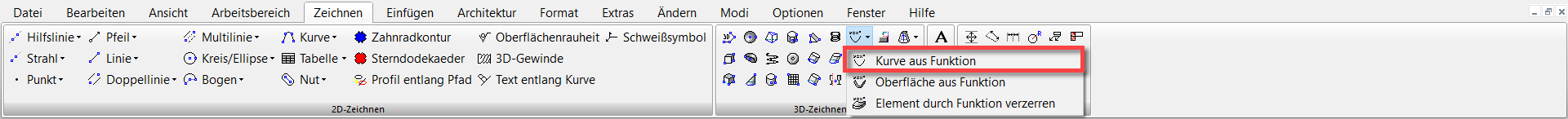

Menü: Zeichnen, 3D-Objekt, 3D-Funktionsobjekt, Kurve aus Funktion

Dieses Werkzeug erstellt 2D-/3D-Kurven unter Verwendung von Funktionen. Die sich ergebende Kurve kann z. B. vom Werkzeug Grafik entlang Pfad oder für Pfadextrusionen verwendet werden.

Funktionen sind mathematische Regeln in Form einer Formel. Sie werden verwendet, um zu definieren, wie sich ergebende Objekte verändert werden.

Funktionen werden über den Funktionseditor aufgestellt und ausgewählt. Der Funktionseditor ist spezifisch für jedes Werkzeug, das Funktionen verwendet und lässt sich über dieses Werkzeug öffnen.

So verwenden Sie das Werkzeug Kurve aus Funktion:

1. Aktivieren Sie das Werkzeug oder wählen Sie den Menübefehl Zeichnen, 3D-Objekt, 3D-Funktionsobjekt, Kurve aus Funktion. Der Funktionseditor wird geöffnet.

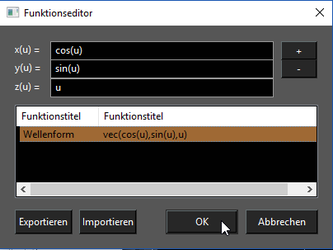

2. Doppelklicken Sie auf die gewünschte Funktion in der Funktionstabelle und drücken Sie auf OK. Die im Formelfeld angegebene Funktion wird auf das Objekt übertragen.

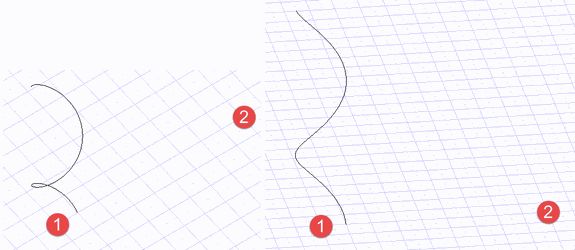

3. Sie können die Werte für U min. und U max. entweder durch Eingabe in die Kontrollleiste oder durch Auswahl zweier Punkte festlegen (der Standardwert für U min. ist Null (0).

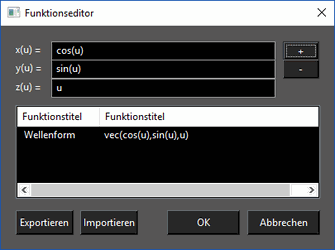

So erstellen Sie eine Funktion:

1. Geben Sie die gewünschten Formeln in die Felder ein.

2. Klicken Sie auf die Schaltfläche +.
3. Geben Sie einen Titel für die Funktion ein und drücken Sie OK.

   Die neue Funktion erscheint in der Funktionstabelle.

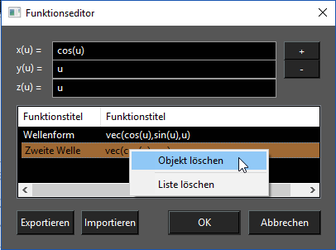

So löschen Sie eine Funktion:

1. Öffnen Sie den Funktionseditor.
2. Klicken Sie auf die Funktion in der Funktionstabelle, um sie auszuwählen.
3. Klicken Sie mit der rechten Maustaste und wählen Sie Objekt löschen oder drücken Sie die Schaltfläche –.

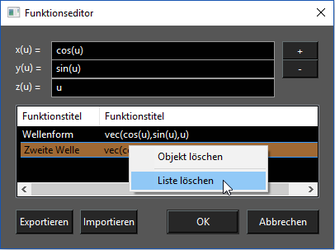

So löschen Sie alle Funktionen:

1. Öffnen Sie den Funktionseditor.
2. Klicken Sie auf die Funktion in der Funktionstabelle, um sie auszuwählen.
3. Klicken Sie mit der rechten Maustaste und wählen Sie Liste löschen.

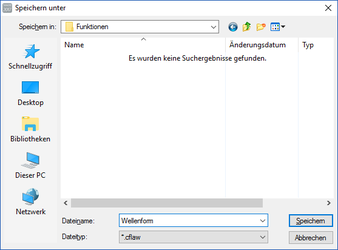

So exportieren Sie Funktionen:

1. Öffnen Sie den Funktionseditor.
2. Klicken Sie auf Exportieren.
3. Geben Sie einen Dateinamen ein und klicken Sie auf Speichern.

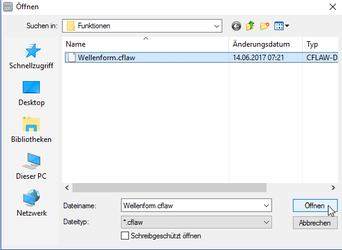

So importieren Sie Funktionen:

1. Öffnen Sie den Funktionseditor.
2. Klicken Sie auf Importieren.
3. Wählen Sie eine Datei aus und klicken Sie auf Öffnen.


Tipp: Funktionen können nicht editiert werden, aber ein Doppelklick auf eine Funktion lädt sie in die Formelfelder, wo sie bearbeitet werden und als neue, veränderte Funktion hinzugefügt werden kann

Kurve aus Funktion bearbeiten

Die Werte für eine Kurve aus einer Funktion können über die Palette Auswahlinformationen oder über die Objekteigenschaften bearbeitet werden..

x(u) y(u) z(u)

Im Versatzwerkzeug wird die Funktion als Funktion von U definiert (wobei U den Abstand entlang des Objekts darstellt).

Beispiele:

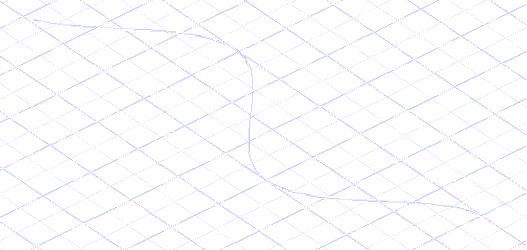

Einstellung x(u)=cos(u), y(u)=u, z(u)=u, U min = 0, U max = 9

Einstellung x(u)=cos(u), y(u)=sin(u), z(u)=u, U min. = 0, U max. = 9

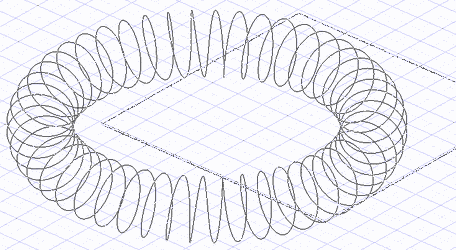

Einstellung x(u)=(5+cos(u))*cos(u/48), y(u)=(5+cos(u))*sin(u/48), z(u)=sin(u), U min. = 0, U max. = 301.579987
