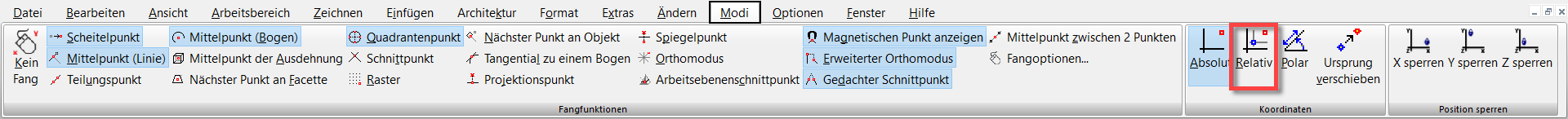

Menü: Modi, Koordinatensystem, Relative KoordinatenTastenkombination: ,

Kartesische Koordinaten (X, Y) relativ zu einem festgelegten Ursprung.

Tipp: Wenn Sie das @-Zeichen vor eine Koordinate setzen, wird sie als relative Koordinate interpretiert.

Der relative Ursprung kann während der Arbeit an ausgewählte Punkte verschoben oder aber als fester Ursprung definiert werden. Um einen festen relativen Ursprung zu definieren, öffnen Sie die Seite Erweiterte Einstellungen und aktivieren Sie das Kontrollkästchen Fester relativer Ursprung.

Der relative Ursprung ist durch ein rotes Quadrat gekennzeichnet. Sie können ihn jederzeit mit dem Befehl Ursprung verschieben (+) verschieben.

Beweglicher relativer Ursprung

Fester relativer Ursprung

Sie können relative X- und Y-Werte in die Koordinatenfelder eingeben. Die Symbole +/- geben an, dass der Abstand nicht absolut ist.
