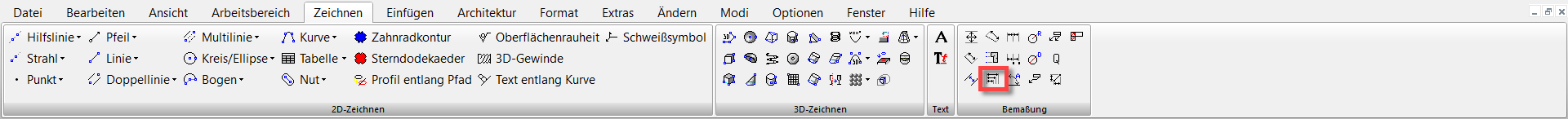

Menü: Bemaßung, Basislinie

Erstellt eine Reihe von parallelen linearen Bemaßungen, die der Achse einer vorhandenen linearen Bemaßung folgen.

1. Wählen Sie eine vorhandene lineare Basisbemaßung aus. Klicken Sie in die Nähe der Seite, die als Basislinie dienen soll. Am Ende der Basislinie wird vorübergehend ein Rechteck angezeigt.

2. Wählen Sie den ersten Punkt aus, an dem eine neue Basislinienbemaßung erstellt werden soll.

3. Wählen Sie weitere Punkte aus. Jede neue Basislinienbemaßung wird versetzt zur vorherigen erstellt.


Hinweis: Der Versatzabstand wird im Fenster Eigenschaften auf der Seite Erweiterter Text über den Wert im Feld Schrittweise Basislinie gesteuert.

1. Wenn Sie fertig sind, wählen Sie Abbrechen aus dem Kontextmenü, oder drücken Sie die -Taste.

Kontextmenüoption:

Bemaßung auswählen: Wählen Sie eine neue Basisbemaßung aus.
