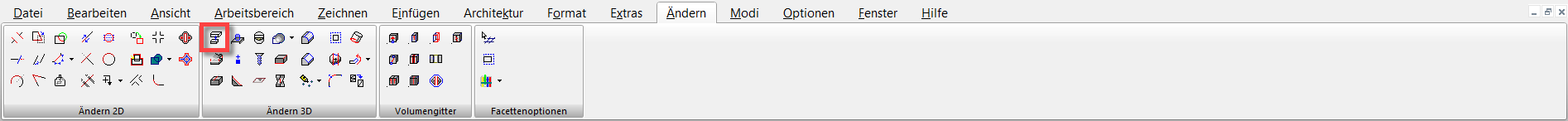

Menü: Ändern, 3D-Objekt, Auf Fläche extrudieren

Erweitert ein 3D-Objekt durch Extrusion ausgewählter Flächen auf ein markiertes 3D-Objekt und Durchführung einer Booleschen Operation.

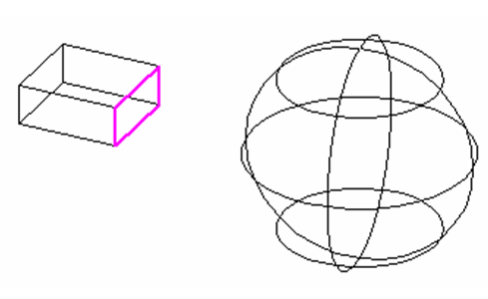

1. Wählen Sie die Fläche eines 3D-Objekts aus.

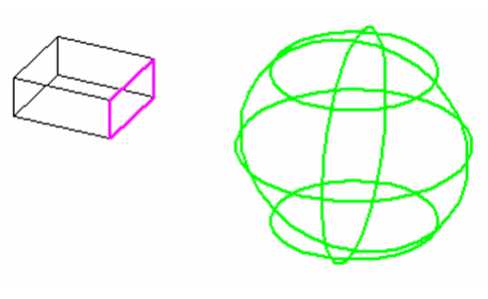

2. Wählen Sie das 3D-Objekt als Zielobjekt für die Extrusion aus.

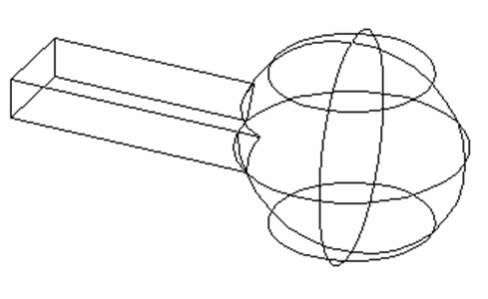

3. Das erzeugte Objekt ist ein 3D-Objekt.

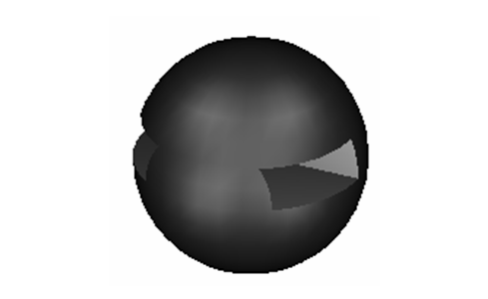

Wenn die Boolesche Operationsoption auf Boolesche Differenz eingestellt ist, wird die Extrusion vom Zielkörper subtrahiert. Das ursprüngliche 3D-Objekt, von dem die Extrusion erstellt wurde, wird entfernt.

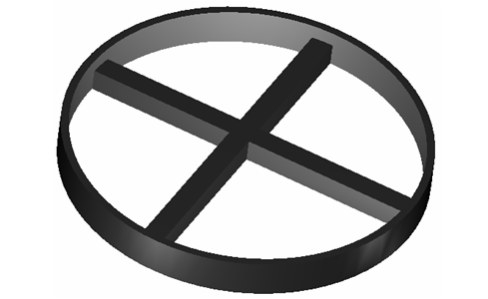

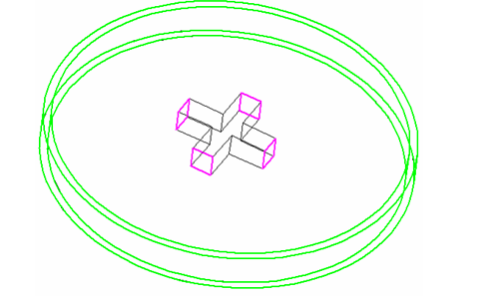

Sie können mehrere Flächen gleichzeitig extrudieren, aber Sie können für die Extrusion nur ein einzelnes 3D-Objekt ansteuern.

1. Halten Sie die -Taste gedrückt, um mehrere Flächen auszuwählen.

2. Lösen Sie die -Taste und wählen Sie das Zielobjekt aus.

3. Dabei wird eine multiple Erweiterung erzeugt.


Es gibt einige Einschränkungen, die beachtet werden müssen, um gültige Ergebnisse zu erzielen:

• Erzeugte Extrusionen müssen den Zielkörper bei der Extrusion schneiden, andernfalls ist der Vorgang ungültig.
• Angrenzende Flächen können nicht extrudiert werden. Angrenzende Flächen werden entlang der Extrusionsfläche erweitert. Angrenzende, kurvige Flächen und angrenzende Schrägen behalten ihre Kurve oder Schräge, wenn die markierte Fläche extrudiert wird.

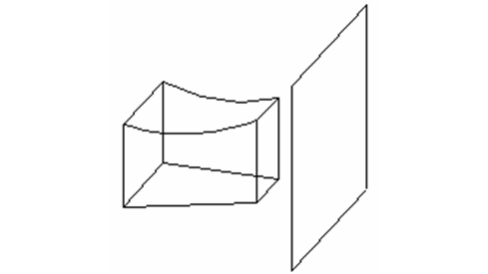

• Sie können auf ACIS-Oberflächen erweitern, aber nur wenn der Zielkörper die sich ergebende Extrusion komplett schneidet.


• Sie können eine Fläche zum gleichen 3D-Objekt extrudieren, zu dem die Extrusionsfläche gehört.

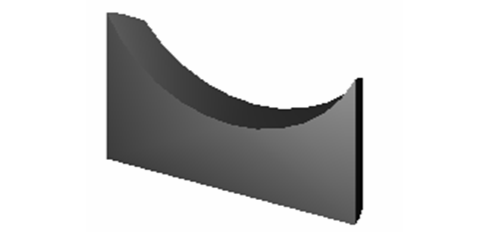

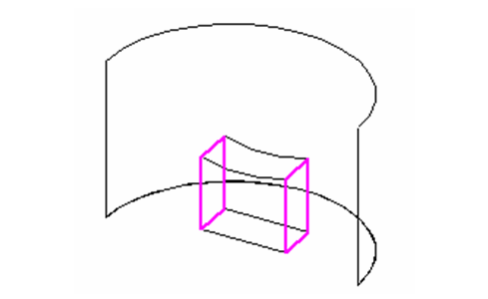

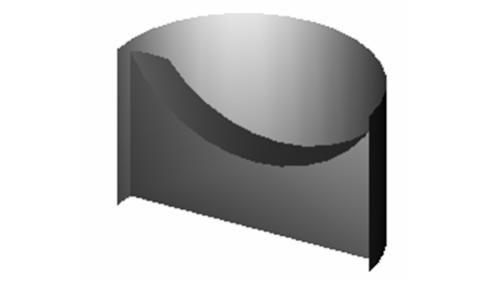

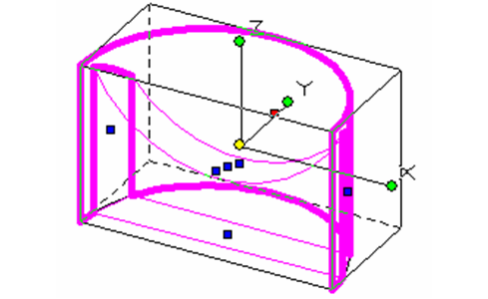

Wenn auf eine ACIS-Oberfläche extrudiert wird, können Sie den verbleibenden "Überschuss" der Zieloberfläche mithilfe des Werkzeugs Facette bearbeiten entfernen.

1. Wählen Sie die Facette aus.

2. Drücken Sie die -Taste.
