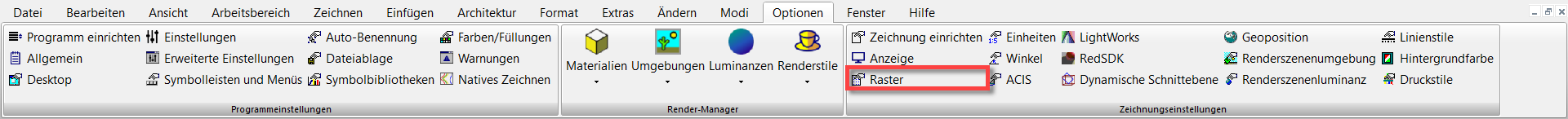

Menü: Optionen, Raster

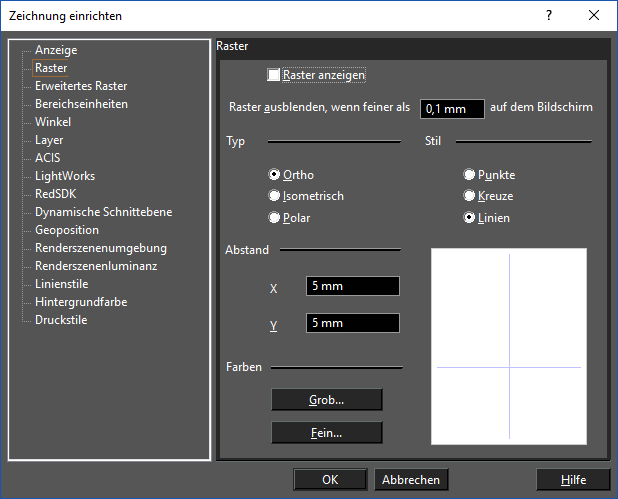

Steuert den Typ, die Größe und die Anzeige des Rasters. Sie können für den Modellbereich und den Papierbereich unterschiedliche Rastereinstellungen festlegen.

Raster anzeigen: Entspricht der Anzeige des Rasters mit dem Befehl Arbeitsbereich, Raster oder mit der Symbolleiste Raster.

Raster ausblenden, wenn feiner als: Dieser Wert bezieht sich auf den Abstand auf dem Bildschirm und nicht auf die Modell- oder Papiereinheiten.

Typ: Diesen Rastertypen liegt standardmäßig eine horizontale Basislinie zugrunde. Sie können diese Einstellung auf der Seite Erweitertes Raster ändern.

• Ortho: Orthogonales Raster.
• Isometrisch: Anordnung entlang Linien, die im Winkel von 30° und 150° zur horizontalen Achse liegen. Dieser Rastertyp wird für isometrisches Zeichnen verwendet, bei dem perspektivische Techniken zur Darstellung dreidimensionaler Objekte verwendet werden.
• Polar: Die Punkte im Polarraster gehen vom Ursprung aus und werden anhand ihres radialen Abstands vom Ursprung und ihres Winkelabstands von der horizontalen Achse ausgerichtet.

Stil: Zur Auswahl stehen die Optionen Punkte (Punkt an jedem Rasterpunkt), Kreuze (Kreuz an jedem Hauptrasterpunkt) oder Linien (Millimeterpapier).

Abstand: Legt den Abstand zwischen alle Rasterlinien (fein und grob) ungeachtet der Rasterdichte fest. Geben Sie Werte für X und Y oder bei einem Polarraster Werte für den Winkel und den radialen Abstand ein.

Farben: Legt die Farben des groben und feinen Rasters fest.

Tipp: Unter Erweiterte Rasteroptionen lassen sich weitere Rastereinstellungen vornehmen.
