Nur von TurboCAD Pro Platinum unterstützt

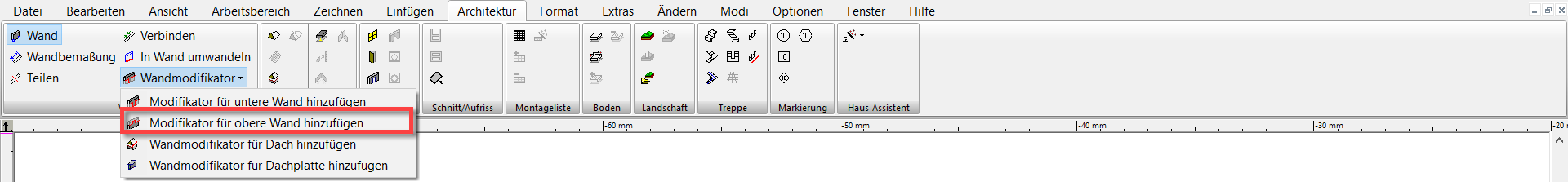

Menü: Architektur, Wand, Modifikator für obere Wand hinzufügen

Ermöglicht das Ändern der oberen Wandhöhe durch Stutzen oder Verlängern der Wand zu einem Einfachlinienobjekt.

Das Objekt kann eine Linie, ein Bogen oder eine Polylinie sein. Es muss mindestens so lang sein wie die Wand und darf nicht über die Unterseite der Wand hinausragen. Außerdem muss das Objekt auf derselben Arbeitsebene wie die Wand liegen.

Hinweis: Öffnen Sie im Fenster Eigenschaften für eine Wand die Seite Wand, und geben Sie eine Höhe ein, um der Wand eine Höhe zuzuweisen.

1. Legen Sie die Arbeitsebene auf die zu ändernde Wand fest. Das einfachste Werkzeug ist Durch Facette.

2. Erstellen Sie das Objekt, das als Modifikator verwendet werden soll. Achten Sie darauf, dass das Objekt die Wandenden berührt oder darüber hinausragt.

3. Aktivieren Sie das Werkzeug Modifikator für obere Wand hinzufügen, wählen Sie die zu ändernde Wand und anschließend den 2D-Modifikator aus. Die Wand wird auf den Modifikator gestutzt oder verlängert.

   Die Ergebnisse können im Modus Linien verdecken leichter angezeigt werden.


Hinweis: Wenn die Länge des Modifikators unzureichend ist, kann sie bearbeitet werden. Sobald der Modifikator die erforderliche Länge hat, wird er angewendet.

Wenn Sie einen weiteren oberen Modifikator hinzufügen, wird dadurch die Wirkung des vorherigen Modifikators aufgehoben.

Hinweis: Je nachdem, in welcher Reihenfolge die Modifikatoren eingefügt werden, überschreiben Modifikatoren für die obere Wand bzw. untere Wand die Wandmodifikatoren für das Dach bzw. die Dachplatte und Wandmodifikatoren für Dach/Dachplatte die oberen/unteren Wandmodifikatoren.
