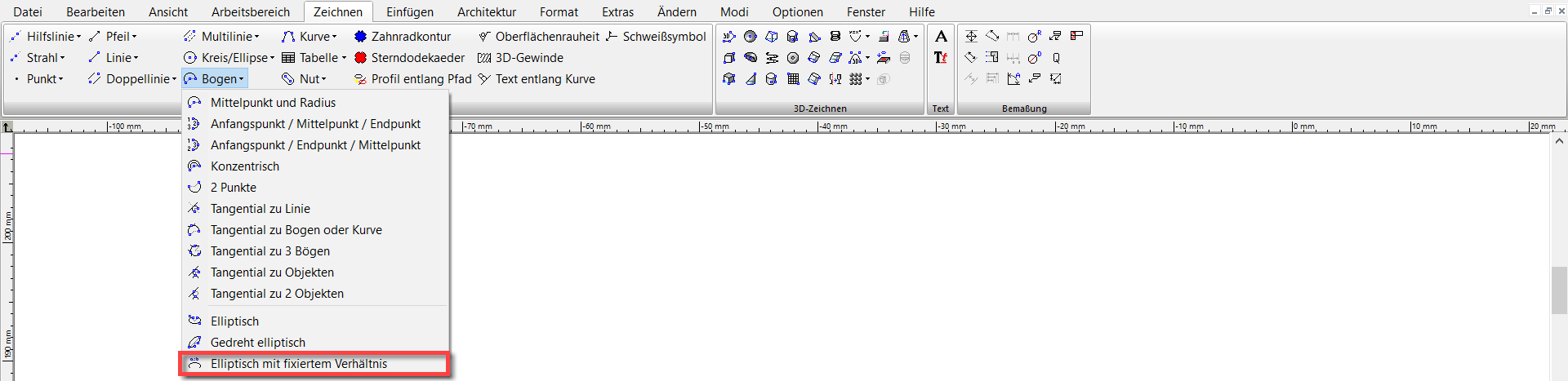

Menü: Zeichnen, Ellipse, Elliptischer Bogen mit fixiertem Verhältnis

Erstellt einen elliptischen Bogen durch Festlegen des Seitenverhältnisses, d. h. des Verhältnisses zwischen Haupt- und Nebenachse. Die Achsen der Ellipse sind orthogonal.

1. Geben Sie das Seitenverhältnis in der Kontrollleiste in das Feld a:b-Verhältnis ein. (Sperren Sie diesen Wert, wenn Sie ihn später erneut verwenden möchten. Andernfalls wird dieses Feld auf den Standardwert zurückgesetzt.)
2. Wählen Sie den Mittelpunkt der Ellipse aus.
3. Verschieben Sie den Mauszeiger, um die Größe der Ellipse festzulegen.
   a:b = 0,5
   a:b = 2,0
4. Auf dem Bildschirm wird eine gepunktete Linie vom Mittelpunkt ausgehend angezeigt. Verschieben Sie den Mauszeiger, um den Anfangswinkel des Bogens festzulegen, oder geben Sie den Winkel in die Kontrollleiste ein.

5. Bewegen Sie den Mauszeiger gegen den Uhrzeigersinn, um den Bogen zu zeichnen, oder geben Sie den Endwinkel oder die Bogenlänge in die Kontrollleiste ein.
