Menü: Bemaßung

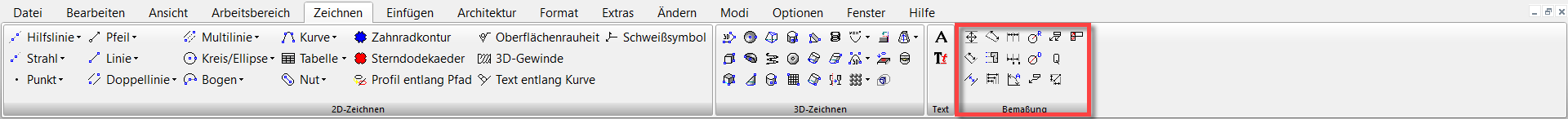

Sie können die Symbolleiste Bemaßung anzeigen, indem Sie mit der rechten Maustaste auf eine beliebige freie Stelle im Symbolleistenbereich klicken und die Option Bemaßung aktivieren.

TurboCAD enthält verschiedene Bemaßungswerkzeuge, die zur Anzeige der Bemaßungen von Linien und Winkeln verwendet werden.
Bemaßungen bestehen aus drei Hauptbestandteilen:

• Bemaßungslinien mit Pfeilen, die auf beide Enden der Bemaßung zeigen. Eine lineare Bemaßung kann eine innere Bemaßungslinie oder zwei äußere Bemaßungslinien haben. Äußere Bemaßungslinien können mit einer optionalen inneren Linie ergänzt werden.
• Verlängerungslinien, die die Bemaßungslinie mit dem bemaßten Objekt verbinden. Verlängerungslinien verfügen über optionale Liniensegmente, die die Linie über die Bemaßungslinie hinaus fortsetzen (Verlängerungen der Hilfslinie).
• Bemaßungstext, der in der Regel den bemaßten Abstand in Modelleinheiten angibt.

Hinweis: Weitere Informationen zum Bearbeiten von Bemaßungen finden Sie unter Bemaßungen bearbeiten. Informationen zum automatischen Erstellen von Bemaßungsgruppen finden Sie unter Automatische Bemaßung. Informationen zu Zwangsbemaßungen finden Sie unter Zwangsbedingungen für Bemaßungen.
