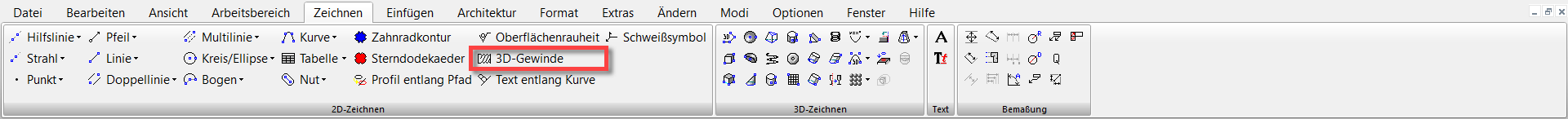

Menü: AddOns, Spezialwerkzeuge, Einfügen, 3D-Gewinde

Hinweis: Sie können die Symbolleiste Spezialwerkzeuge einblenden, indem Sie mit der rechten Maustaste auf eine beliebige freie Stelle im Symbolleistenbereich klicken und die Option Spezialwerkzeuge aktivieren.

Erstellt eine Gewindeschraube mit einem zylindrischen, hexagonalen oder quadratischen Kopf. Hexagonale und quadratische Schraubenköpfe werden automatisch abgerundet.

1. Wählen Sie in der Kontrollleiste oder im Kontextmenü den zu erstellenden Gewindetyp aus: kreisförmiger, sechseckiger oder quadratischer Körper.

2. Wählen Sie den Mittelpunkt der Gewindegrundfläche aus (unterer Teil der Gewinde). Anschließend können Sie Bemaßungen mit der Maus oder durch Eingabe in die Felder der Kontrollleiste definieren.

   Die Gewindeparameter werden im Folgenden gezeigt:

3. Das Gewinde wird nach dem letzten Klicken oder nach Drücken der -Taste (bei Verwendung der Kontrollleiste) erstellt. Die drei Typen sind unten dargestellt.
