Teilwerkzeuge sind eine Funktion innerhalb von TurboCAD Copilot. Copilot bietet zwei Teilwerkzeuge, die Sie bei Ihren Konstruktionsanforderungen unterstützen.

Teile-Generator

Standard-Benutzeroberfläche: Zeichnen/3D-Objekt/Teil-Generator

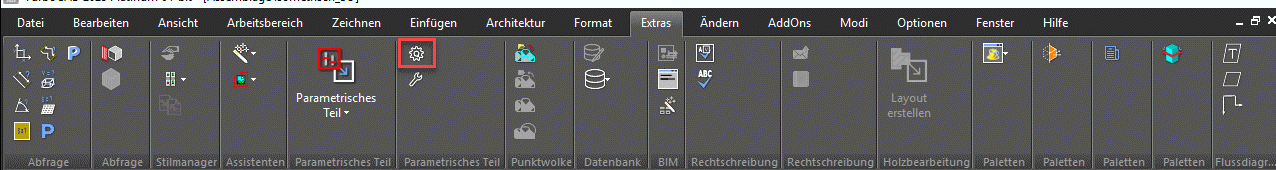

Ribbon-Benutzeroberfläche:

Teile Generator ist ein leistungsstarkes Tool, mit dem der Benutzer komplexe Teile präzise und flexibel erstellen kann. Dank einer großen Auswahl an Teiletypen und anpassbaren Parametern kann der Benutzer die benötigten Teile mühelos entwerfen und bauen.

Teile Generator

Um ein Teil zu generator, gehen Sie wie folgt vor:

1. Aktivieren Sie das Teil-Generator-Tool
2. Wählen Sie den Teiletyp aus der Kategorieliste aus.
3. Legen Sie die Parameter für das Teil fest, z. B. Modul, Anzahl der Zähne, Breite und Spiralwinkel.
4. Klicken Sie auf die Schaltfläche Übernehmen, um das Teil zu generieren.
5. Klicken Sie auf OK, um die Auswahl zu bestätigen.
6. Klicken Sie in den Zeichenbereich, um das Teil dort zu platzieren.

Werkzeuge für Teile Generator

Der Teilegenerator enthält eine Reihe von Werkzeugen zum Erstellen verschiedener Arten von Teilen. Jedes Werkzeug verfügt über eigene Parameter, die angepasst werden können, um das gewünschte Teil zu erstellen.

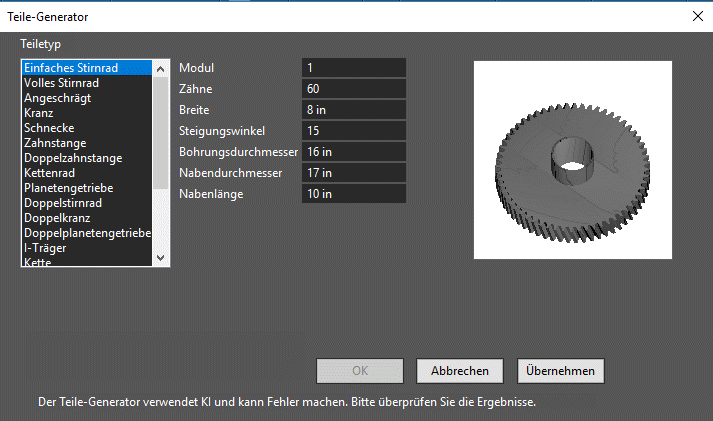

Einfaches Stirnrad

• Erstellt ein einfaches Stirnrad mit den folgenden Parametern:
• Modul: Skalierungsfaktor für die Zahngröße
• Zähne: Anzahl der Zähne am Zahnrad
• Breite: Axiale Dicke des Zahnrads
• Schrägungswinkel: Winkel der Zähne (0,0 für gerade Zähne)
• Bohrungsdurchmesser: Durchmesser der zentralen Bohrung
• Nabendurchmesser: Legt den Durchmesser der Nabe fest, die dem Zahnrad zusätzliche Stabilität verleiht.
• Nabenlänge: Legt die axiale Länge der Nabe fest.

Volles Stirnrad

Erstellt ein vollwertiges Stirnrad mit den folgenden Parametern:

• Module: Tooth size scaling factor
• Teeth: Number of teeth on the gear
• Width: Axial thickness of the gear
• Helix Angle: Angle of the teeth (0.0 for straight teeth)
• Bore Diameter: Diameter of the central hole
• Hub Diameter: Diameter of the hub
• Hub Length: Length of the hub
• Recess Diameter: (Optional) Diameter of the recess
• Recess Depth: (Optional) Depth of the recess
• Number of Spokes: (Optional) Number of spokes
• Spoke Width: (Optional) Width of each spoke
• Spoke Fillet: (Optional) Fillet radius for smoothing spoke edges
• Spokes Inner Diameter: (Optional) Inner diameter of the spokes
• Spokes Outer Diameter: (Optional) Outer diameter of the spokes

Angeschrägt

Erstellt ein Kegelrad mit den folgenden Parametern:

• Modul: Skalierungsfaktor für die Zahngröße
• Zähne: Anzahl der Zähne am Zahnrad
• Stirnbreite: Dicke der Zahnradstirnfläche
• Bohrungsdurchmesser: Durchmesser der zentralen Bohrung
• Kegelwinkel: Winkel der Zähne (0,0 für gerade Zähne)

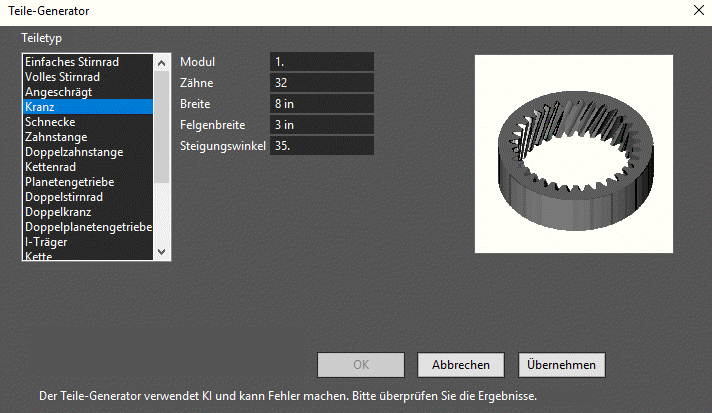

Kranz

Erstellt ein Zahnkranz mit den folgenden Parametern:

• Modul: Skalierungsfaktor für die Zahngröße
• Zähne: Anzahl der Zähne am Zahnrad
• Breite: Axiale Dicke des Zahnrads
• Felgenbreite: Breite der Felge des Zahnrads
• Schrägungswinkel: Winkel der Zähne (0,0 für gerade Zähne)

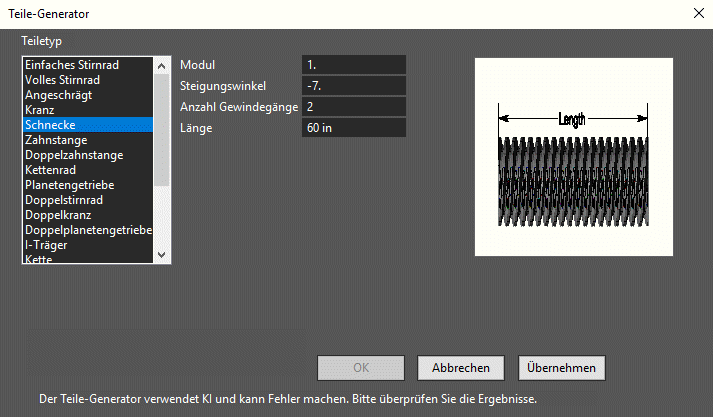

Schnecke

Erstellt ein Schneckengetriebe mit den folgenden Parametern:

• Modul: Skalierungsfaktor für die Zahngröße
• Steigungswinkel: Winkel der Schraubenlinie des Schneckengewindes
• Anzahl Gewindegänge: Anzahl der Gewindegänge auf der Schnecke
• Länge: Länge des Schneckenrads

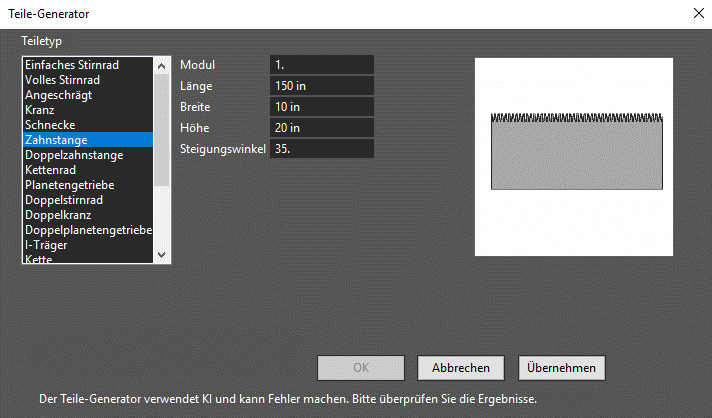

Zahnstange

Erstellt ein Zahnstangengetriebe mit den folgenden Parametern:

• Modul: Skalierungsfaktor für die Zahngröße
• Länge: Länge der Zahnstange
• Breite: Dicke der Zahnstange
• Höhe: Vertikale Abmessung des Zahnprofils der Zahnstange
• Steigungswinkel: Winkel der Zahnstangenzähne

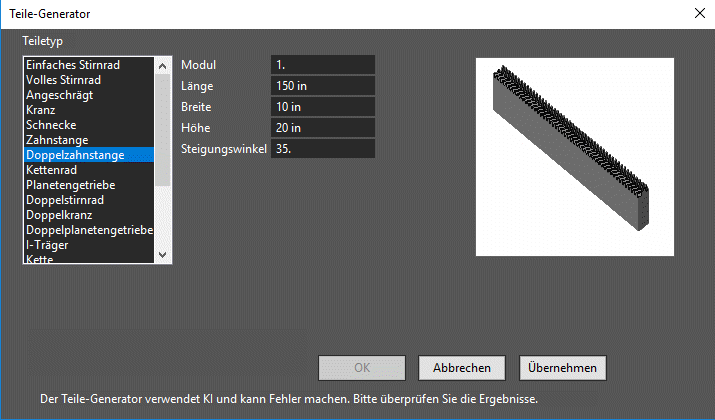

Doppelzahntange

Erstellt ein Fischgräten-Stirnrad mit den folgenden Parametern:

• Modul: Skalierungsfaktor für die Zahngröße
• Länge: Länge der Zahnstange
• Breite: Dicke der Zahnstange
• Höhe: Vertikale Abmessung des Zahnprofils der Zahnstange
• Steigungswinkel: Winkel der Zahnstangenzähne

Kettenrad

Erstellt ein Kettenrad mit den folgenden Parametern:

• Zähne: Gesamtzahl der Zähne am Kettenrad
• Spiel: Spiel für den Zahneingriff des Kettenrads
• Lochkreisdurchmesser: Durchmesser des Kreises, auf dem die Befestigungsschrauben angeordnet sind
• Befestigungsbohrungen: Gesamtzahl der Schrauben, die zur Befestigung des Kettenrads verwendet werden
• Befestigungsbolzen-Durchmesser: Durchmesser jeder Befestigungsschraube
• Bohrungsdurchmesser: Durchmesser der zentralen Bohrung für die Wellenmontage

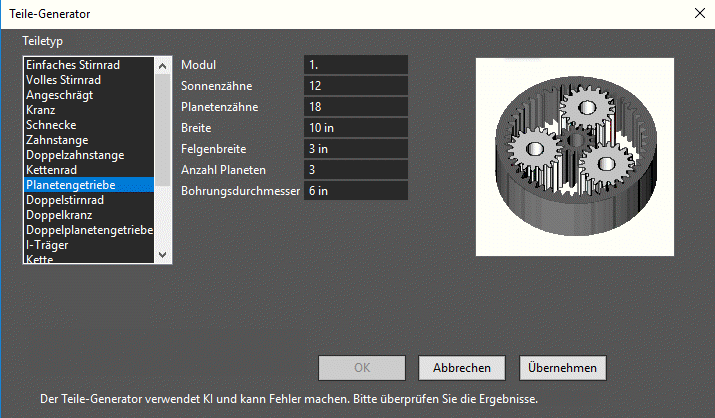

Planetengetriebe

• Erstellt ein Planetengetriebe mit den folgenden Parametern:
• Modul: Skalierungsfaktor für Zahngröße
• Sonnenzähne: Anzahl der Zähne am zentralen Sonnenrad
• Planetenzähne: Anzahl der Zähne an jedem der Planetenräder
• Breite: Axiale Dicke des Zahnradsatzes
• Felgenbreite: Breite der Felge, die die Zahnradzähne trägt
• Anzahl Planeten: Anzahl der Planetenräder im Zahnradsatz
• Bohrungsdurchmesser: Durchmesser der zentralen Bohrung für die Wellenmontage

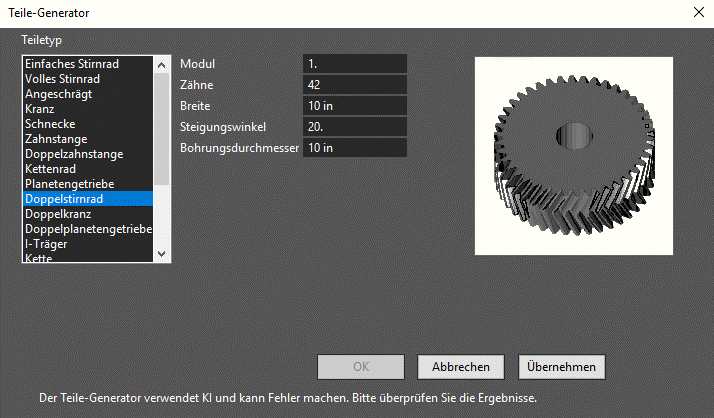

Doppelstirnrad

Erstellt ein Fischgrätenrad mit den folgenden Parametern:

• Modul: Skalierungsfaktor für Zahngröße
• Zahne: Anzahl der Zähne am Zahnrad
• Breite: Axiale Dicke des Zahnrads
• Bohrungsdurchmesser: Durchmesser der zentralen Bohrung für die Wellenmontage
• Steigungswinkel: Steigungswinkel des Zahnrads

Doppelkranz

Erstellt einen Fischgräten-Ringrad mit den folgenden Parametern:

• Modul: Skalierungsfaktor für die Zahngröße
• Zähne: Anzahl der Zähne am Zahnrad
• Breite: Axiale Dicke des Zahnrads
• Steigungswinkel: Steigungswinkel des Zahnrads
• Felgenbreite: Breite der Felge des Zahnrads

ISO-Sechskantschraubendreher

Erstellt eine ISO-Sechskantschraube mit den folgenden Parametern:

• Durchmesser: Schraubengröße und Gewindesteigung (gemäß ISO-Normen)
• Länge: Länge der Schraube
• Gewinde: Enthält Gewinde der Schraube, sofern aktiviert

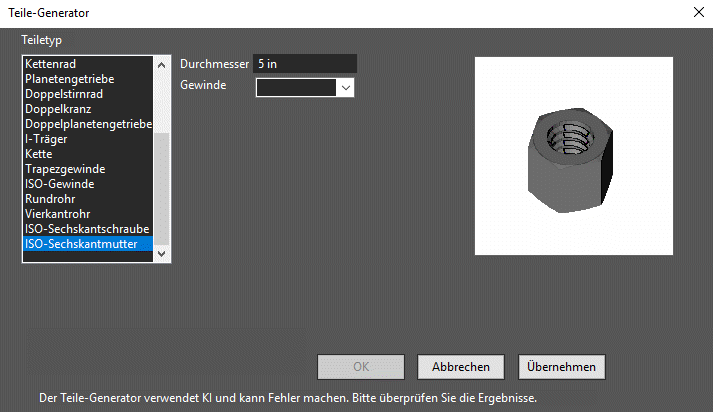

ISO-Sechskantmutter-Werkzeug

Erstellt eine ISO-Sechskantmutter mit den folgenden Parametern:

• Durchmesser: Mutterngröße und Gewindesteigung (gemäß ISO-Normen)
• Gewinde: Enthält ein Gewinde aus dem Teil, sofern aktiviert

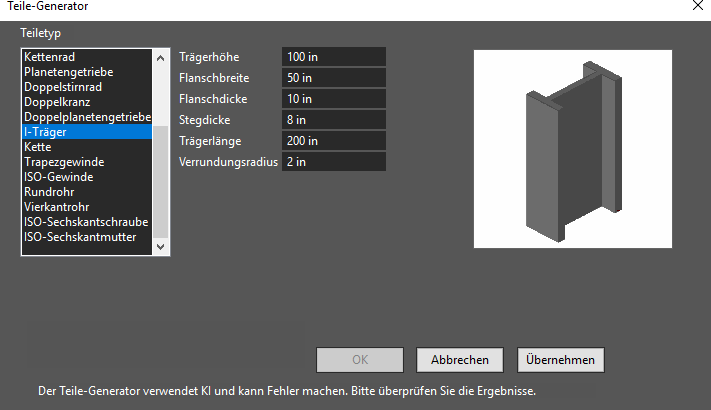

I-Träger

• Erstellt einen tragenden Balken mit den folgenden Parametern:
• Tragerhöhe: Gesamthöhe des I-Trägers
• Flanschbreite: Breite des oberen und unteren Flansches
• Flanschdicke: Dicke der Flansche
• Stegdiske: Dicke des vertikalen Stegs, der die Flansche verbindet
• Trägerlänge: Gesamtlänge des I-Trägers
• Verrundungsradius: Radius der Ausrundung

Kette

Erstellt eine Kette mit den folgenden Parametern:

• Kettenradzähne 1: Anzahl der Zähne an jedem Kettenrad
• Positive Kettenumschlingung 1: Richtung, in der die Kette die Kettenräder umschlingt (gilt für gegen den Uhrzeigersinn, gesehen von der positiven Z-Achse)
• Kettenradpositionen 1: Mittelkoordinaten des ersten Kettenrads
• Kettenradzähne 2: Anzahl der Zähne an jedem Kettenrad
• Positive Kettenumschlingung 2: Gibt an, ob jedes Kettenrad eine positive Kettenumschlingung hat
• Kettenradpositionen 2: Mittelkoordinaten des zweiten Kettenrads

Verwendung des Kettenwerkzeugs

1. Wählen Sie den Kettentyp aus der Kategorieliste aus.
2. Legen Sie die Zähne, die Kettenumschlingung und die Positionen für jedes Kettenrad fest.
3. Klicken Sie auf die Schaltfläche „Erstellen“.

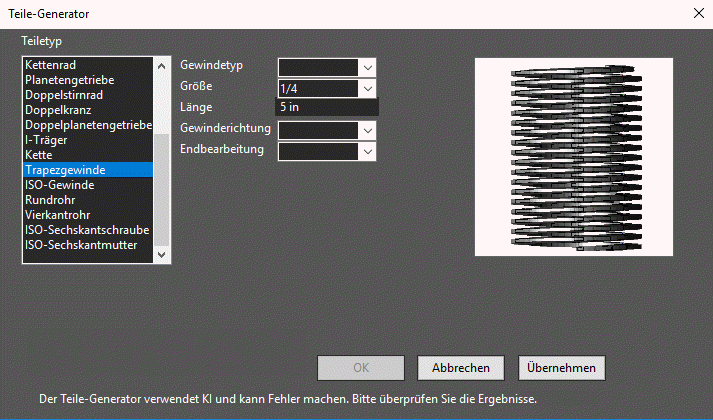

Trapezgewinde

Erstellt einen Faden, der mit einem Zylinder oder Loch mit den folgenden Parametern verbunden werden kann:

• Gewindetyp: Außen- oder Innengewinde
• Größe: Wählen Sie aus verschiedenen Größen (in Zoll)
• Länge: Legt die Länge des ACME-Gewindes fest
• Gewinderichtung: Rechts- oder Linksgewinde
• Endbearbeitung: Legt fest, wie das Gewinde endet (auslaufend, unbearbeitet, rechtwinklig, abgeschrägt)

Teil-Editor

Standard-Benutzeroberfläche: Zeichnen/3D-Objekt/Teil-Editor

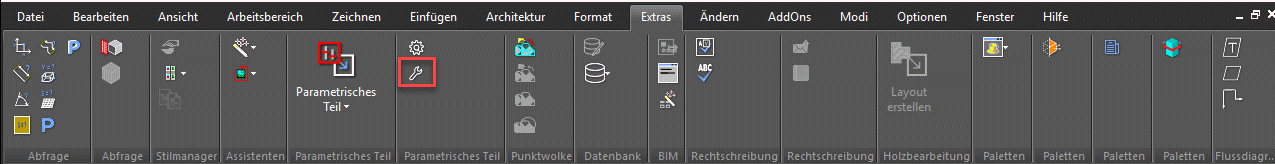

Ribbon-Benutzeroberfläche:

Das Teil-Editor-Werkzeug dient zum Bearbeiten der Parameter des erstellten Teils. Der Benutzer kann das vorhandene Teil auswählen und Teileigenschaften definieren.

Teile bearbeiten

1. Aktivieren Sie das Werkzeug Teil-Editor.
2. Wählen Sie das erstellte Teil aus.
3. Der Parameterdialog wird geöffnet. Bearbeiten Sie die Parameter im Dialogfeld.
4. Klicken Sie auf Übernehmen.

​ Wenn das Teil erfolgreich erstellt wurde, wird die Schaltfläche OK verfügbar.

1. Drücken Sie OK.

Das ausgewählte Teil wird aktualisiert.
