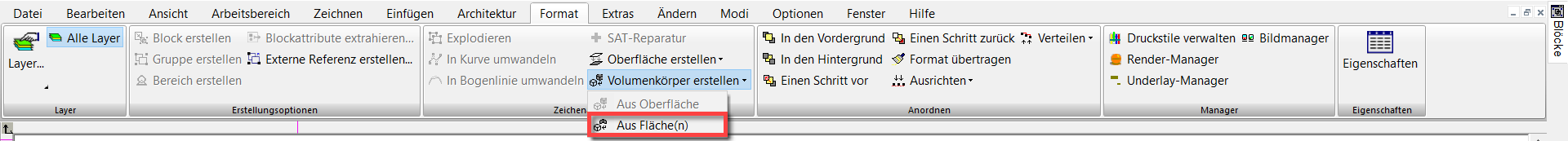

Menü: Ändern, 3D-Objekt, Volumenkörper erstellen, Aus Fläche(n)

Ermöglicht das Umwandeln einer oder mehrerer Oberflächen/Flächen in einen Volumenkörper. Die Flächen müssen zusammenhängend sein. Es ist aber nicht erforderlich, dass sie entlang der ganzen Begrenzungslänge gemeinsame Grenzen aufweisen.

Hinweis: Dieses Werkzeug funktioniert nur mit ACIS-Objekten. Es funktioniert nicht mit TC-Oberflächen.

1. Beginnen Sie mit mindestens einem Volumenkörper. In diesem Beispiel wird ein 6-seitiges Polygon in einen Volumenkörper extrudiert (mit der Option Normale Extrusion).

2. Aktivieren Sie Facette bearbeiten und wählen Sie mindestens eine Fläche aus. Verwenden Sie die -Taste, um mehrere Flächen auszuwählen.

3. Aktivieren Sie die Funktion Volumenkörper aus Fläche(n). Die ausgewählten Flächen werden zu Facetten eines Volumenkörpers. Zur Vervollständigung des Volumenkörpers werden nach Bedarf Flächen hinzugefügt.

   Sie müssen nicht zwingend mit einem Volumenkörper beginnen. Diese Funktion lässt sich auch bei Objekten anwenden, die bereits Oberflächen sind.

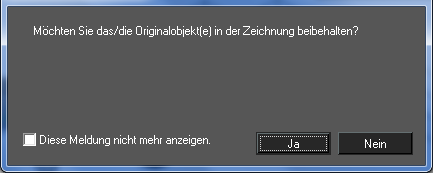

4. Sie werden gefragt, ob Sie das Originalobjekt beibehalten wollen.
