Die Palette Auswahlinformationen kann verwendet werden, um die Parameter der Prägung selbst und die Abrundungen und/oder Fasen zu bearbeiten.

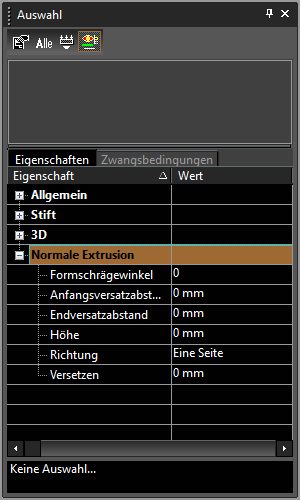

Wenn Sie die Prägung auswählen, erscheint deren Teilestruktur oben in der Palette. Wählen Sie Prägung aus und markieren Sie Normale Extrusion.

Unten in der Palette enthält die Kategorie Normale Extrusion Parameter für den Prägekörper:

Formschrägewinkel: Erstellt eine Extrusion von einem größer oder kleiner werdenden Querschnitt. Geben Sie den Winkel der Abweichung vom Extrusionspfad an.

Anfangsversatzabstand, Endversatzabstand: Wenn der Formschrägewinkel 0 ist, können Sie durch Eingabe der Versatzabstände einen Formschrägewinkel angeben.

Höhe: Der Abstand der Extrusion.

Richtung: Sie können zwischen einseitiger und zweiseitiger Extrusion auswählen.

In der Kategorie Prägung können Sie den Operationstyp (Automatisch erkennen, Vereinigung oder Differenz) auswählen und Abrundungen und Fasen ändern, entfernen oder deren Radien ändern.
